各类散热器散热技术及导热硅胶片的散热原理

目录:媒体报道星级:3星级人气:-发表时间:2017-02-21 15:37:00
RSS订阅 文章出处:跨越电子导热硅胶片网责任编辑:NSW作者:NSW

 随着科技电子产品智能化设计小型化的要求芯片的研发越来越高度集成,功能要求越来越多,体积要求越来越小。今天的元器件得以快速地向高功能与高效率发展。高性能的元器件在高速度运行下会产生大量的热,这些热量必须立即去除以保证元器件能在正常工作温度下以最高效率运行。因此热传导相关技术随着电子工业的发展不断地受到挑战及越发重视。

目前主流散热器的散热形式主要有辐射和对流两种形式。

辐射换热:热能用辐射形式传播,不需要借助任何介质,可以在真空状态下传播,比如太阳的热能经过宇宙传到地球上。

对流换热:通过空气或其他介质传播热能,比如对流散热器将空气加热。空气将房间内一切物品加热,对六器主要依靠空气运动传播热能。

传统意义上所称的辐射散热器,是指辐射散热器在总散热量中占相对份额的散热器,目前通常最典型的辐射散热器如铸铁、钢制柱式散热器、铜铝复合散热器等等,其中依靠辐射作用所传播的热能只占30%,另外70%热能是以对流式传播的。而对流散热器是基本无辐射换热(或极小)的散热器,如佛瑞德铜管对流散热器,铜管对流散热器利用热空气轻,向上流动的原理,空气循环达到全房间的升温,比辐射式的散热器更加舒适、升温更快。下面我给大家简要介绍一下目前主流材质散热器的特点。

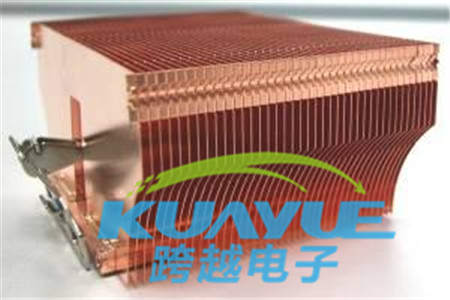

1、纯铜散热器

  铜的热传导系数是铝的1.69倍,所以在其他条件相同的前提下,纯铜散热器能够更快地将热量从热源中带走。不过铜的质地是个问题,很多标榜“纯铜散热器”其实并非是真正的100%的铜。在铜的列表中,含铜量超过99%的被称为无酸素铜,下一个档次的铜为含铜量为85%以下的丹铜。目前市场上大多数的纯铜散热器的含铜量都在介于两者之间。而一些劣质纯铜散热器的含铜量甚至连85%都不到,虽然成本很低,但其热传导能力大大降低,影响了散热性。此外,铜也有明显的缺点,成本高,加工难,散热器质量太大都阻碍了全铜散热片的应用。红铜的硬度不如铝合金AL6063,某些机械加工(如剖沟等)性能不如铝;铜的熔点比铝高很多,不利于挤压成形( Extrusion )等等问题。

  虽然,目前最常用的散热片材料是铜和铝合金,铝合金容易加工,成本低,是应用最多的材料,而铜较高的热传导系数,使得其瞬间吸热能力比铝合金好,但散热的速度就较铝合金要慢。因此,无论纯铜、纯铝、还是铝合金散热器,都有一个致命的缺陷:由于只使用一种材质,虽然基本的散热能力能够满足轻度散热的需要,但由于无法很好地均衡热传导能力和热容量能力两个方面的要求,在散热要求较高的场合便未免有些力不从心了。

各类散热器散热技术及导热硅胶片的散热原理2

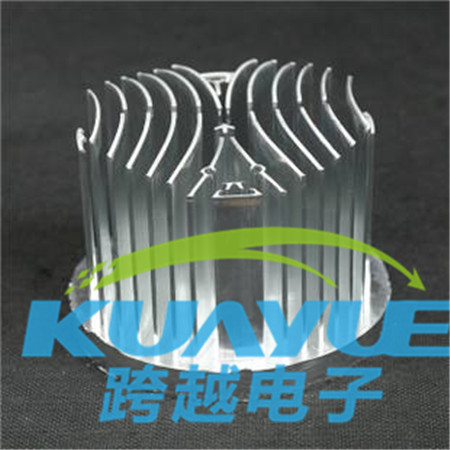

2、纯铝散热器

  纯铝散热器是早期最为常见的散热器,其制造工艺简单,成本低,到目前为止,纯铝散热器仍然占据着相当一部分市场。为增加其鳍片的散热面积,纯铝散热器最常用的加工手段是铝挤压技术,而评价一款纯铝散热器的主要指标是散热器底座的厚度和Pin-Fin比。Pin是指散热片的鳍片的高度,Fin是指相邻的两枚鳍片之间的距离。Pin-Fin比是用Pin的高度(不含底座厚度)除以Fin,Pin-Fin 比越大意味着散热器的有效散热面积越大,代表铝挤压技术越先进。

各类散热器散热技术及导热硅胶片的散热原理

3、铜铝结合技术

  在考虑了铜和铝这两种材质各自的缺点后,目前市场部分高端散热器往往采用铜铝结合制造工艺,这些散热片通常都采用铜金属底座,而散热鳍片则采用铝合金,当然,除了铜底,也有散热片使用铜柱等方法,也是相同的原理。凭借较高的导热系数,铜制底面可以快速吸收CPU释放的热量;铝制鳍片可以借助复杂的工艺手段制成最有利于散热的形状,并提供较大的储热空间并快速释放,这在各方面找到了的一个均衡点。

  热量从CPU核心散发到散热片表面,是一个热传导过程。对于散热片的底座而言,由于直接与高热量的小面积热源接触,这就要求底座能够迅速将热量传导开来。散热片选用较高热传导系数的材料对提高热传导效率很有帮助。通过热传导系统对照表可以看出,如铝的热传导系数237W/m.K,铜的热传导系数则为401WmK,而比较同样体积的散热器,铜的重量是铝的3倍,而铝的比热仅为铜的2.3倍,所以相同体积下,铜质散热器可以比铝质散热器容纳更多的热量,升温更慢。同样厚度的散热器底座,铜不但可以快速引走热源如CPU Die的温度,自己的温度上升也比铝的散热片缓慢。因此铜更适合做成散热器的底面。

  不过,这两种金属的结合比较困难,铜和铝之间的亲和力较差,如果接合处理不好,便会产生较大的介面热阻(即两种金属之间由于不充分接触而产生的热阻)。在实际设计和制造中,厂商总是尽可能降低介面热阻,扬长避短,往往这也体现了厂商的设计能力与制造工艺。

4、硅胶片的散热原理。

热阻的解析

 所谓“热阻”(thermal resistance),是指反映阻止热量传递的能力的综合参量。热阻的概念与电阻非常类似,单位也与之相仿——℃W,即物体持续传热功率为1W时,导热路径两端的温差。对散热器而言,导热路径的两端分别是发热物体(CPU)与环境空气。

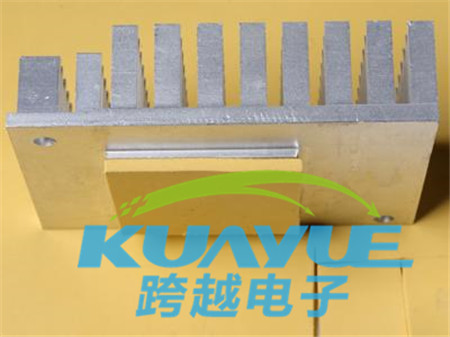

导热硅胶片

  热阻的计算有一套完整的公式,通过下面的公式,我们可以得出一款散热器的热阻值。

Rca=(Tc-Ta)/P

其中Tc为发热体表面温度,Intel和AMD都规定其为CPU铜盖表面正中心位置的温度。

Ta为环境温度,但Ta不同于我们通常理解的“外壳的温度”,而是指散热器风扇的进风口温度。Intel和AMD都严格的规定,Ta是在风扇进风口上方,非常靠近风扇的位置取得的一组测试值的算数平均值。空气在自然界中的热阻最大。导热硅胶片的作用就是填充发热体和金属散热片之间的缝隙,减少空气,使发热体和散热片呈现直接对流散热。导热硅胶片也可以间接散热,即裸露在外面、所以有散热片的叫法。
